بهعنوان تامینکننده قطعات ریختهگری فولاد، تأثیری که یک طراحی بهینهسازی شده میتواند بر عملکرد و کارایی هزینهی این محصولات داشته باشد را از نزدیک دیدهام. در این پست، نکاتی را در مورد نحوه بهینه سازی طراحی ریخته گری فولاد به اشتراک می گذارم.
آشنایی با اصول طراحی ریخته گری فولاد
قبل از اینکه به فرآیند بهینه سازی بپردازیم، مهم است که اصول اولیه طراحی ریخته گری فولاد را درک کنیم. ریختهگری فولاد یک فرآیند تولیدی است که در آن فولاد مذاب در قالب ریخته میشود تا شکل خاصی ایجاد شود. طراحی ریخته گری باید عواملی مانند جریان فولاد مذاب، الگوهای انجماد و خواص مکانیکی مورد نیاز برای محصول نهایی را در نظر بگیرد.
یکی از اولین مواردی که باید در نظر گرفت پیچیدگی طراحی است. طراحی بیش از حد پیچیده می تواند منجر به مسائلی مانند پر نشدن کامل قالب، حفره های انقباض و پارگی داغ شود. از طرفی یک طراحی ساده و خوش فکر می تواند کیفیت را بهبود بخشد و هزینه را کاهش دهد.
انتخاب مواد
انتخاب مواد فولادی برای بهینه سازی طراحی بسیار مهم است. انواع مختلف فولاد خواص متفاوتی از جمله استحکام، سختی و مقاومت در برابر خوردگی دارند. به عنوان مثال، اگر قرار است ریخته گری در یک محیط با دمای بالا استفاده شود، ممکن است بخواهید یک آلیاژ فولادی مقاوم در برابر حرارت انتخاب کنید.
در نظر گرفتن در دسترس بودن و هزینه مواد نیز مهم است. گاهی اوقات، یک ماده کمی کمتر ایده آل اگر به راحتی در دسترس و مقرون به صرفه باشد، می تواند انتخاب بهتری باشد. به عنوان یک تامین کننده، می توانم به شما کمک کنم تا گزینه های مختلف مواد را بر اساس نیازهای خاص خود ارزیابی کنید.
طراحی برای قابلیت ساخت
طراحی برای قابلیت ساخت (DFM) یک مفهوم کلیدی در بهینه سازی طرح های ریخته گری فولاد است. این شامل ایجاد طرحی است که می تواند به راحتی با حداقل هزینه و زمان تولید شود.
یکی از جنبه های DFM استفاده از زوایای پیش نویس مناسب است. زوایای کششی شیب هایی هستند که به دیواره های عمودی ریخته گری اضافه می شوند تا به راحتی از قالب جدا شوند. بدون زوایای پیش نویس مناسب، ریخته گری می تواند در قالب گیر کند و منجر به آسیب یا قطعات ناسازگار شود.
یکی دیگر از موارد مهم DFM ضخامت دیوار است. ضخامت یکنواخت دیواره به جریان یکنواخت فولاد مذاب کمک می کند و احتمال عیوب انقباض را کاهش می دهد. تا حد امکان باید از تغییرات ناگهانی ضخامت دیواره جلوگیری کرد.
طراحی دروازه و رایزر
سیستم های دریچه ای و رایزر نقش حیاتی در ریخته گری فولاد دارند. سیستم گیتینگ جریان فولاد مذاب را به داخل حفره قالب کنترل می کند، در حالی که رایزر فلز مذاب اضافی را برای جبران انقباض در حین انجماد فراهم می کند.
یک سیستم دروازه ای که به خوبی طراحی شده است باید جریان صاف و کنترل شده فولاد را تضمین کند و از تلاطم و گیر افتادن هوا جلوگیری کند. اندازه و شکل دروازه ها باید بر اساس اندازه و شکل ریخته گری به دقت محاسبه شود.
به طور مشابه، رایزر باید به درستی در موقعیت و اندازه قرار گیرد تا در طول انجماد، ریخته گری را تغذیه کند. اگر رایزر خیلی کوچک باشد یا در محل نامناسبی قرار گرفته باشد، ممکن است ریخته گری حفره های انقباضی ایجاد کند.
ترکیب فناوری پیشرفته
در عصر دیجیتال امروزی، ما به بسیاری از فناوری های پیشرفته دسترسی داریم که می تواند به بهینه سازی طرح های ریخته گری فولاد کمک زیادی کند. نرم افزار طراحی به کمک کامپیوتر (CAD) به ما اجازه می دهد تا مدل های سه بعدی دقیقی از ریخته گری ایجاد کنیم، که می توانند برای مسائل احتمالی قبل از فرآیند ریخته گری واقعی تجزیه و تحلیل شوند.
نرم افزار شبیه سازی می تواند جریان فولاد مذاب، الگوهای انجماد و تشکیل عیوب را پیش بینی کند. با استفاده از این ابزارها، میتوانیم تغییرات طراحی را در مراحل اولیه ایجاد کنیم و هزینه و زمان مرتبط با آزمون و خطا را کاهش دهیم.
نمونه های واقعی - جهانی از طراحی بهینه شده
بیایید نگاهی به برخی از محصولات خود بیاندازیم تا ببینیم این اصول بهینه سازی در عمل چگونه کار می کنند. ماتابه ریخته گری فولادبا شکلی ساده و مستحکم، دارای ضخامت دیواره یکنواخت برای توزیع یکنواخت گرما و کاهش نقاط تنش است. این طراحی نه تنها کیفیت جمع آوری تفاله را بهبود می بخشد بلکه طول عمر تابه را نیز افزایش می دهد.

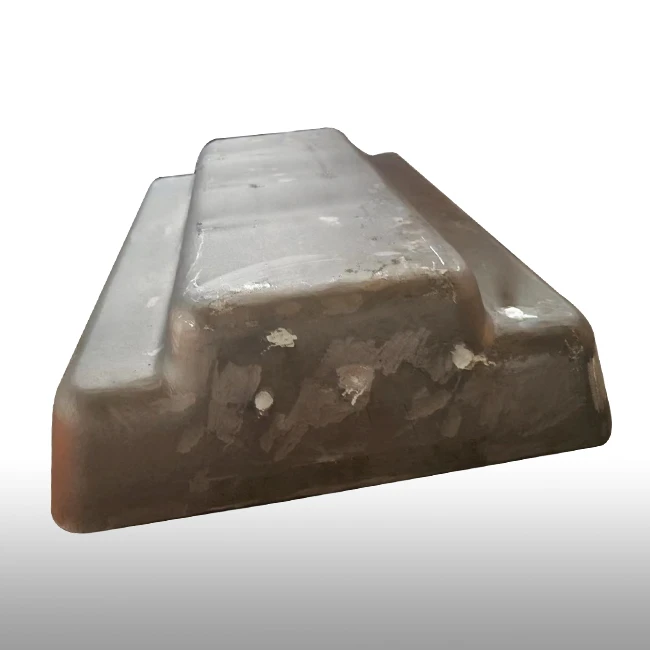

راتشت برای درمان ضایعات آلومینیومینمونه دیگری است این با زوایای پیش نویس مناسب و یک سیستم دروازه ای کاملاً فکر شده طراحی شده است تا فرآیند ریخته گری صاف و محصول نهایی با کیفیت بالا را تضمین کند. ماقالب ها را با اتاقک های متعدد بکاریدبرای تولید کارآمد، با ضخامت دیواره یکنواخت در تمام محفظهها و راهاندازی راهاندازی راهبردی طراحی شدهاند.
کنترل کیفیت و تکرار
بهینه سازی طراحی ریخته گری فولاد یک فرآیند یکباره نیست. کنترل کیفیت در طول فرآیند تولید ضروری است. ما آزمایشهای مختلفی مانند آزمایش غیر مخرب (NDT) و آزمایش خواص مکانیکی انجام میدهیم تا اطمینان حاصل کنیم که قطعات ریختهگری استانداردهای لازم را دارند.
بر اساس نتایج این آزمایشها، میتوانیم تغییرات طراحی تکراری ایجاد کنیم. اگر ریختهگری خاصی نشانههایی از انقباض را نشان میدهد، میتوانیم طراحی دروازه یا بالابر را در تکرار بعدی تنظیم کنیم. این روند بهبود مستمر به ما کمک می کند تا بهترین کیفیت ریخته گری فولاد را به مشتریان خود تحویل دهیم.
نتیجه گیری
بهینهسازی طراحی ریختهگریهای فولادی شامل ترکیبی از درک اصول اولیه، انتخاب مواد مناسب، بهکارگیری طراحی برای مفاهیم قابلیت ساخت، استفاده از فناوری پیشرفته و اجرای یک فرآیند کنترل کیفیت قوی است. با پیروی از این مراحل میتوانیم ریختهگریهای فولادی را ایجاد کنیم که نه تنها کیفیت بالایی دارند، بلکه مقرون به صرفه هستند.
اگر در بازار ریختهگریهای فولادی هستید، دوست دارم با شما در مورد اینکه چگونه میتوانیم طراحی را برای برآورده کردن نیازهای خاص شما بهینه کنیم، صحبت کنم. چه یک قطعه سفارشی کوچک باشد یا یک پروژه تولید در مقیاس بزرگ، ما اینجا هستیم تا کمک کنیم. برای شروع گفتگو با ما تماس بگیرید و بیایید با هم همکاری کنیم تا بهترین ریخته گری فولاد را برای تجارت شما بدست آوریم.
مراجع
- کمبل، جان. "ریخته گری." باترورث - هاینمن، 2003.
- کالپاکجیان، سروپه و استیون اشمید. "مهندسی ساخت و فناوری." پیرسون، 2013.
